Обзор и тестирование блока питания Formula FV 750 Gold Modular
Компания Formula V Line продолжает активно развивать и обновлять ассортимент своих блоков питания, выпуская новые модели под брендом Formula. К концу этого года производитель представил расширенную серию FV, которая включает в себя несколько линеек: White, Bronze, Gold, Gold Modular и Platinum Modular. В данном обзоре рассматривается представитель серии Gold Modular — блок питания мощностью 750 Вт, работающий по современным стандартам ATX 3.1 и PCI-E 5.1 с разъёмом 12v2x6.
Этот блок питания является продуманным и актуальным решением для сборок с высокими требованиями к питанию современных систем.
Технические характеристики блока питания
Модель FV-750GM оснащена сертификатом энергоэффективности 80 PLUS Gold, что гарантирует высокий уровень КПД и меньший расход электроэнергии.
Длина корпуса устройства составляет 150 мм, что делает его удобным для установки в большинство стандартных системных корпусов. Кабели выполнены в модульном формате и представлены плоскими шлейфами для удобного укладывания и повышения эстетики внутреннего пространства ПК.
Производитель предоставляет на блок питания 10-летнюю гарантию, что свидетельствует о серьёзности подхода к качеству.
Основные характеристики:
Модель: Formula FV-750GM
Сертификат эффективности: 80 PLUS Gold
Стандарты: ATX 3.1, PCI-E 5.1
Тип кабелей: Полностью модульные, плоские
Габариты (Д×Ш×В): 150 × 150 × 86 мм (стандартный ATX)
Гарантия: 10 лет
Выходные характеристики (DC Output):
Основная линия (+12V): Максимальный ток 62.5 А, мощность 750 Вт.
Линия +5V: Максимальный ток 20 А, мощность 100 Вт.
Линия +3.3V: Максимальный ток 20 А, мощность 66 Вт.
Дежурная линия (+5VSB): Максимальный ток 3.0 А, мощность 15 Вт.
Линия -12V: Максимальный ток 0.3 А, мощность 3.6 Вт.
Общая максимальная выходная мощность: 750 Вт.
Входные характеристики (AC Input):
Напряжение: 100–240 В (автоматический широкий диапазон)
Частота: 47–63 Гц
Входной ток: 11–5.5 А (в зависимости от напряжения сети)
Упаковка и комплект поставки
Блок питания Formula FV 750 Gold Modular поставляется в компактной картонной коробке сиреневого оттенка, которая едина для всей серии FV. На лицевой стороне демонстрируются ключевые характеристики устройства: наличие сертификата 80 PLUS Gold, схема питания и защиты, использования качественных японских конденсаторов, а также поддержка современных стандартов.
На тыльной и боковых сторонах упаковки размещены подробные технические данные: нагрузочные показатели и описание всех типов кабелей для разных мощностных версий.

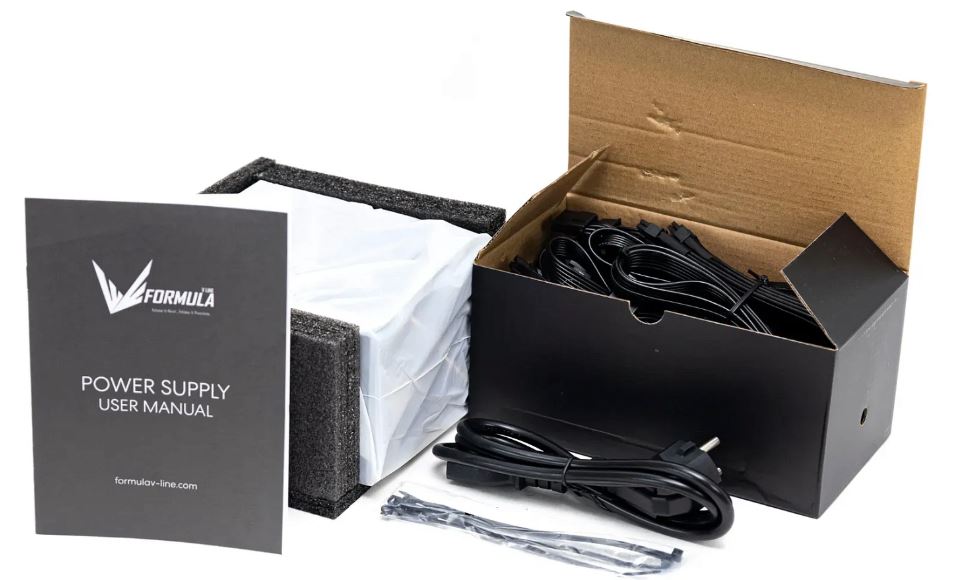

Внутри коробки блок питания надёжно зафиксирован амортизирующим демпфером из вспененного полиуретана, что предотвращает повреждения при транспортировке. Модульные кабели, сетевой кабель, крепёжные винты и набор пластиковых стяжек упакованы отдельно в картонную коробку для удобства и сохранности.
Кабели и коннекторы
В комплект входит десять модульных кабелей в виде гибких плоских шлейфов, что существенно облегчает укладку кабелей в корпусе компьютерной системы и улучшает циркуляцию воздуха.
24-пин ATX
60 см
Два 4+4-пин EPS
65 см
Три 6+2-пин PCI-E
60 см
12+4-пин PCI-E Gen5 600 Вт
60 см
Два SATA
45+15+15+15 см
Molex
45+15+15 см
Особенностью является кабель PCI-E Gen5, который собран из толстого провода с сечением 16 AWG для обеспечения стабильной и безопасной подачи мощности высоким требованиям современных видеокарт.
Остальные кабели выполнены из провода 18 AWG, что обеспечивает достаточную гибкость и удобство проведения внутри корпуса. Кабели выглядят качественно, они удобны для укладки и не мешают вентиляции.
Дизайн и внешний вид блока питания
Корпус блока питания имеет оригинальное оформление с функциональным дизайном. Передняя панель оснащена разъёмом для подключения питания, тумблером включения и выполнена с сотовой перфорацией, что способствует эффективному отведению тепла.
Нижняя панель оборудована вентиляционными прорезями, размещёнными по диагонали, что улучшает поток воздуха и общее охлаждение.
По бокам корпуса расположены наклейки с логотипом бренда и декоративным тиснением, подчёркивающие стиль устройства. На нижней стороне размещена этикетка с технической информацией, включая нагрузочные характеристики и серийный номер.

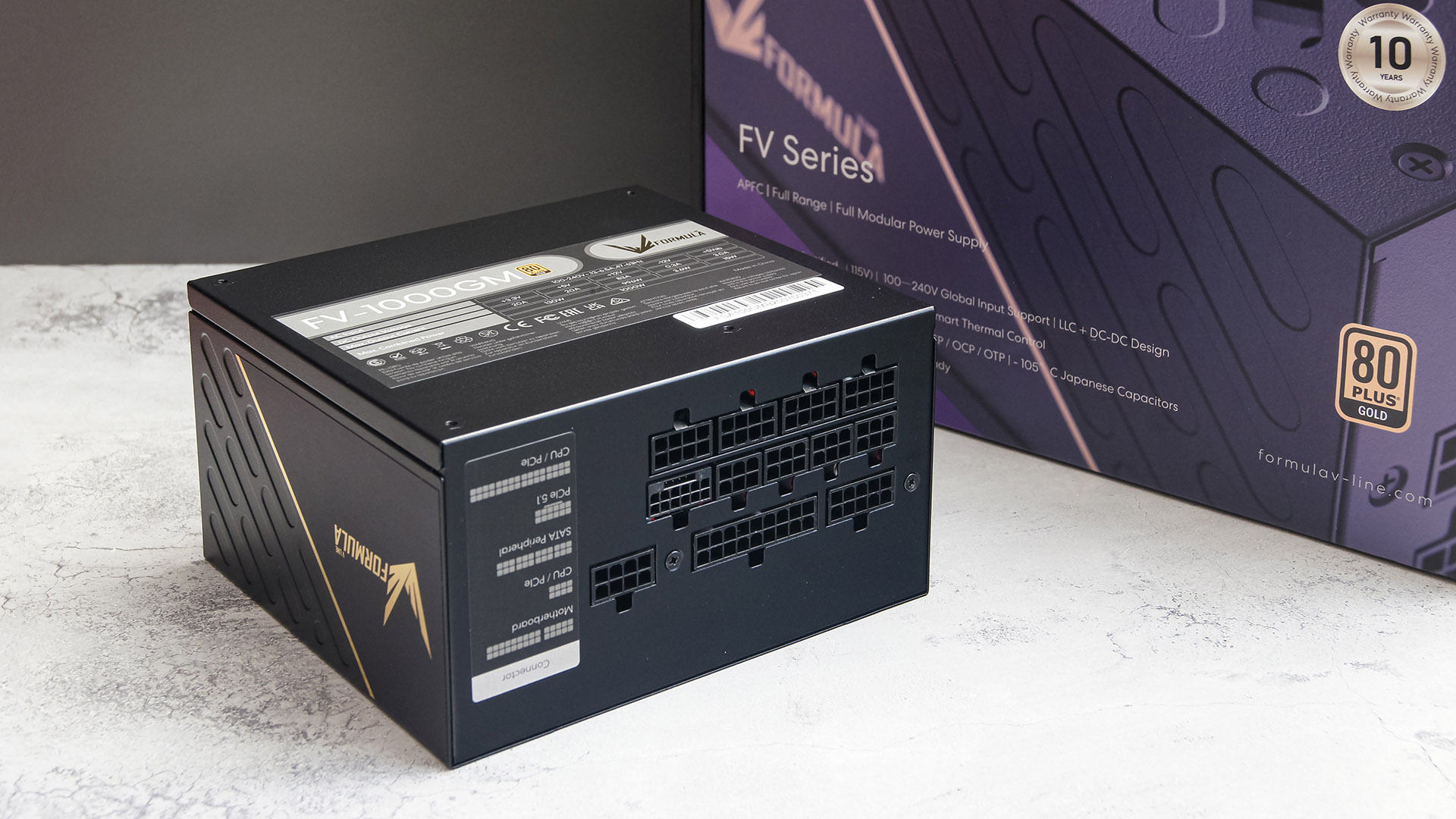

С тыльной стороны устройства расположены три ряда модульных коннекторов для подключения кабелей. Рядом прикреплена наклейка с подробным описанием каждого из них, что облегчает процесс сборки.
Система охлаждения
В блоке питания установлен вентилятор с логотипом Formula, без конкретной маркировки производителя, но с заявленными характеристиками долгого срока службы и тихой работы — «Long life & Quiet HYB Fan». Время наработки на отказ указано компанией как 50 000 часов. Управление оборотами происходит интеллектуально, основываясь на данных температурного датчика.
Вентилятор поддерживает полупассивный режим работы: он начинает вращаться при достижении нагрузки около 600 Вт в тестовом стенде, хотя при повышении температуры комплектующих вентилятор может включаться и раньше. При снижении нагрузки кулер продолжает тихо крутиться на минимальных оборотах, обеспечивая эффективное и бесшумное охлаждение.
Максимальный уровень шума при максимальной нагрузке не превышает комфортных 40 дБ, что характерно для премиального устройств в этом классе.
Схема и конструктивные особенности
Модель FV-750GM основана на платформе Dongguan SANR Electronic Technology SR-850MZ, которая уже зарекомендовала себя как надёжная и современная. Подобная платформа встречалась в других успешных блоках питания, например, AeroCool Integrator Gold 750W.
Топология классическая для устройств серии Gold: полумост с LLC-преобразователем, синхронный выпрямитель и DC-DC преобразователи для стабилизации линий +3.3В и +5В.
EMI-фильтр
Состоит из двух частей — первая находится на входном разъёме (два Y-конденсатора и один X-конденсатор), второе звено размещено на основной плате (два Y-конденсатора, один X-конденсатор и два дросселя).
Защита
Вариcтор, предохранитель на 10А, NTC термистор с реле.
Выпрямитель использует две сборки диодов на отдельном Г-образном радиаторе. Основные ключевые элементы — мосфеты PTA28N50 и 190А60 и диод APFC марки 065G2 — обеспечивают эффективную работу выпрямителя и импульсного корректора мощности.
За управление APFC отвечает контроллер CM6500UNX, за обороты вентилятора — микроконтроллер APW9010, а за защиту — супервизор GR8329E. Дежурное питание организовано с помощью ШИМ-контроллера DP2358.
Высоковольтные электролитические конденсаторы производства японского бренда TK соответствуют температурной серии 105°С (220 мкФ, 450 В). На основной плате смонтированы четыре мощных мосфета Potens Semiconductor 014N04SA для линии +12В.
DC-DC преобразователи линий +5В и +3.3В интегрированы непосредственно на плату и оснащены мосфетами Potens Semiconductor J030N03LA, а также контроллерами APW7164 и усилителем UTC358.
Печатная плата покрыта лаком, монтаж выполнен аккуратно и качественно, что свидетельствует о высоком уровне сборки.
Тестирование и результаты
Методика тестирования
Испытания производились с использованием четырёх электронных нагрузок по 300 Вт для линии +12 В. Это позволяло максимально нагрузить блок питания до предела. Линии +3,3 В и +5 В подключались к нагрузкам меньшей мощности. Показания измерялись с коммутационной платы мультиметром Mastech MY62 и осциллографом Fnirsy DSO152. Потребляемая мощность с помощью ваттметра Intertek Cat 2 измерялась, а уровень шума — прибором Benetech GM-1352 с расстояния 20 см от вентилятора. Фоновый шум зафиксирован на уровне 33 дБ, что считается практически бесшумным.
Стандарт ATX 3.1 требует, чтобы напряжение на линии +12В не выходило за лимиты от +5% до -7%, а на линиях +3,3 В и +5 В — в пределах ±5%. КПД должен соответствовать нормам 80 PLUS Gold, гарантируя не менее 90%, 92% и 89% на нагрузки 20%, 50% и 100% соответственно. Пульсации по линии +12 В не должны превышать 120 мВ, а по линиям +3,3 В и +5 В — 50 мВ.
Результаты тестов
Напряжение линии +12 В изначально слегка занижено на 0,03 В и под нагрузкой проседает всего на 0,5%, что говорит о высокой стабильности и надёжности питания. Линия +5 В также немного занижена — на 0,02 В, причём напряжение остаётся практически неизменным под нагрузкой. На линии +3,3 В наблюдается небольшое завышение на 0,02 В, но стабильность напряжения сохраняется.
Изменения напряжений по всем линиям очень малы и находятся в диапазоне 0,01–0,03 В, что значительно лучше требований стандарта. Пульсации составляют порядка 10 мВ при максимальной нагрузке, что является отличным результатом и свидетельствует о качественной схемотехнике.
Уровень КПД соответствует заявленному сертификату 80 PLUS Gold, хотя и без существенного запаса, обеспечивая высокую экономичность работы.
Уровень шума при максимальной нагрузке не превышает комфортных 40 дБ в тестовом стенде, что подчёркивает эффективность системы охлаждения и качественную работу вентилятора.
Основные конкуренты на рынке
Средняя стоимость блока питания Formula FV-750GM составляет около 8000 рублей. В этом ценовом диапазоне основными конкурентами являются модульные блоки питания с сертификатом 80 PLUS Gold:
- ARDOR GAMING ORIGIN 750WGF — базируется на платформе SAMA/916, использует японские конденсаторы;
- DEEPCOOL GamerStorm PQ750G — платформа Helly, также с японскими конденсаторами;
- Chieftec Vega M (PPG-750-C) — построен на платформе High Power, с тайваньскими конденсаторами.
На фоне этих моделей блок питания Formula FV-750GM демонстрирует конкурентоспособность и может успешно соперничать в своём сегменте благодаря отличному балансу цены и качества.
Заключение
Formula FV 750 Gold Modular — это высококачественный блок питания, который заслуженно получает положительные отзывы за свою оптимальную стоимость и характеристики. Он отличается стабильностью выходных напряжений, низкими пульсациями и тихой работой вентилятора с корректным полупассивным режимом. Комплект поставки включает удобный набор качественных модульных кабелей и коннекторов, что упрощает сборку и организацию внутреннего пространства ПК.
Сборка выполнена на проверенной платформе с использованием качественных комплектующих, включая японские конденсаторы, что гарантирует надёжность и долговечность. Производитель также предоставляет расширенную 10-летнюю гарантию, что редко встречается в моделях аналогичного ценового уровня.
Плюсы устройства:
- Приемлемая цена;
- Качественная и аккуратная сборка;
- Высокая стабильность выходных напряжений;
- Низкие пульсации электричества;
- Полупассивный режим работы вентилятора;
- Тихий вентилятор;
- Использование японских конденсаторов;
- Хороший комплект кабелей и коннекторов;
- Длительная гарантия — 10 лет.
Минусы:
- Упаковка недостаточно информативна, отсутствуют данные о длине кабелей на коробке.
