Обзор блока питания MSI MPG A1000G PCIE5: мощность без лишних наворотов
Компания MSI выпустила новый блок питания серии MPG A1000G PCIE5, который сочетает в себе высокую мощность, современную платформу и актуальную сертификацию 80 PLUS Gold. Модель ориентирована на пользователей, которым важен хороший функционал при умеренной цене. Важно отметить, что ранее появилась более продвинутая версия с индексом A1000GS PCIE5, отличающаяся цифровым управлением («Smart») и некоторыми техническими особенностями.
В рассмотренной модели A1000G использована широко распространённая платформа CWT CSZ, применяемая и у других производителей с поддержкой стандарта ATX 3.0.
Наша версия оснащена интерфейсом питания 12VHPWR по стандарту PCI-E 5.0, однако на рынке уже доступны варианты с привычным разъёмом 12V-2×6, отвечающие обновлённым стандартам ATX 3.1 и PCI-E 5.1.
Технические характеристики
Габариты: 150×150×85 мм
Вентилятор: 135 мм, гидродинамический подшипник (FDB), режим работы Zero FAN
Стандарты: ATX 3.0, PCI-E 5.0 (обновлено до ATX 3.1, PCI-E 5.1 в новых партиях)
Сертификаты: 80 PLUS Gold, Cybenetics Gold
Мощность: 1000 Вт, пиковая – 2000 Вт
Нагрузочные характеристики
При нагрузочном тестировании блок питания демонстрирует стабильность выходных напряжений, соответствующих требованиям стандарта ATX 3.0, с незначительными отклонениями в пределах 1,5-2% по разным линиям. Пульсации находятся на низком уровне, значительно ниже предельных значений 120 мВ для линии 12 В и 50 мВ для линий 3.3 и 5 В.
Энергоэффективность в целом соответствует параметрам стандарта 80 PLUS Gold, хоть в крайних точках наблюдался небольшой спад на ~1%, вероятно связанный с предельной точностью измерения.
Упаковка и комплектация

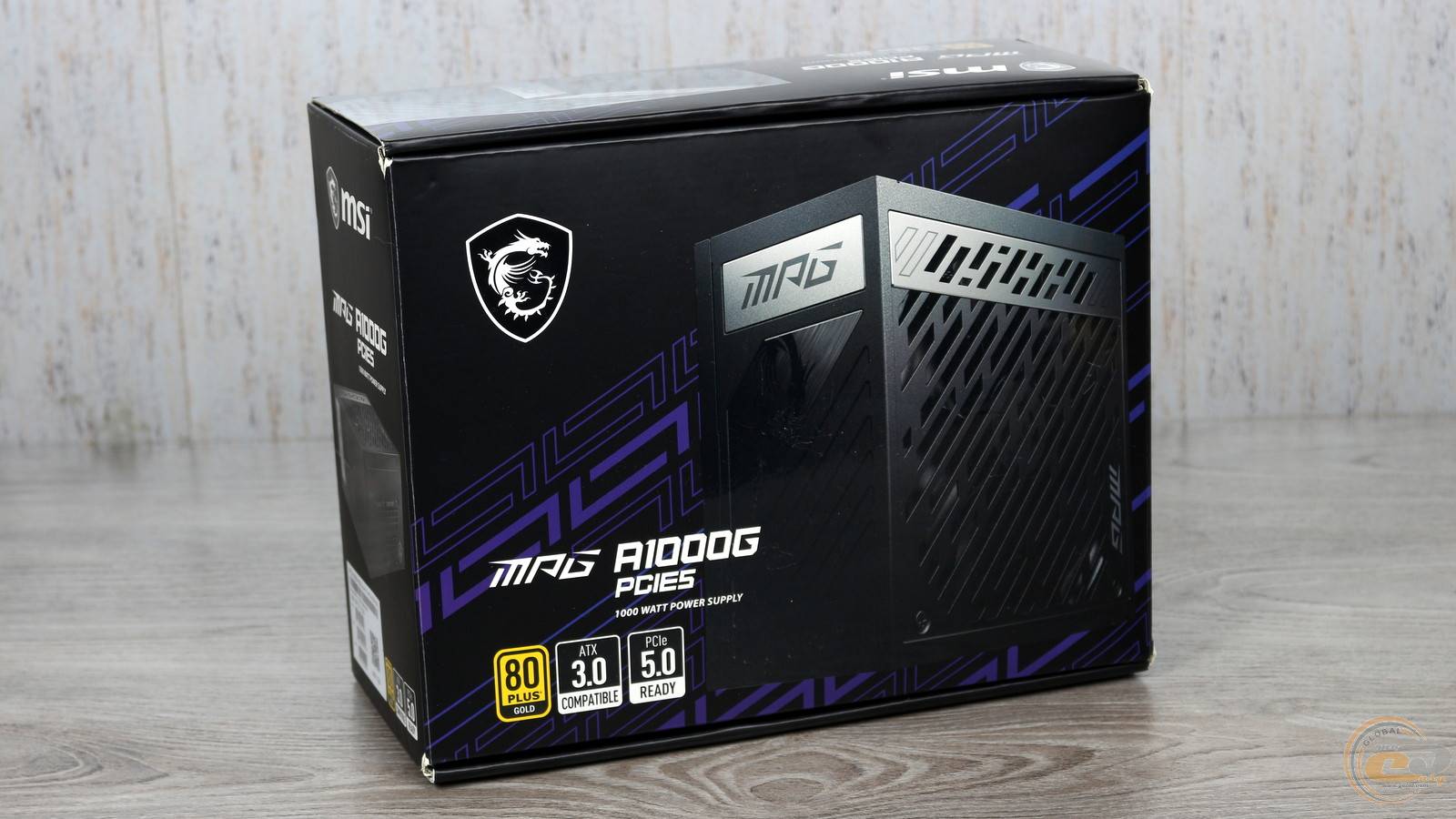

Блок питания поставляется в красочной картонной упаковке с характерным для MSI дизайном — на лицевой стороне изображён сам блок питания с указанием основных сертификатов и стандартов. На обратной стороне размещена детальная информация о нагрузочных характеристиках, а также описание комплектных кабелей и коннекторов.
В комплект входит тканевая сумка для хранения модульных кабелей, сетевой кабель питания, крепёжные винты и бумажная инструкция по эксплуатации.
Кабели и разъёмы
В состав комплекта входят одиннадцать различных кабелей:
- ATX 20+4 пин (60 см) для питания материнской платы;
- Два кабеля питания CPU 4+4 пин по 70 см каждый;
- Кабель 12VHPWR для нагрузок до 600 Вт длиной 60 см;
- Переходник с двух 6+2 пин коннекторов на один 12VHPWR, также 60 см;
- Два PCI-E 6+2 пин кабеля (60 см каждый);
- Три SATA кабеля с четырьмя коннекторами каждый (50+15+15+15 см);
- Molex-кабель с четырьмя коннекторами (50+15+15+15+15 см).
Особое внимание уделено кабелям с разъёмами 12VHPWR — они имеют качественную нейлоновую оплётку для долговечности. Все GPU-кабели имеют провод сечением 16AWG, а остальные — 18AWG, что соответствует высоким нагрузкам.
Дизайн и конструкция
Блок питания выделяется оригинальным дизайном корпуса — чёрное основание с серебристыми вставками и логотипами MSI. По бокам нанесён глянцевый рисунок дракона, фирменный символ бренда. На верхней части корпуса размещена наклейка с устройством и техническими данными. Производителем данной платформы указан CWT.
Нижняя часть корпуса оснащена вентиляционными прорезями в виде диагональных линий, способствующими эффективному отводу тепла.
На лицевой панели находятся стандартный тумблер питания и кнопка переключения режима работы вентилятора, что позволяет выбрать между пассивным и активным охлаждением.
С обратной стороны — два ряда модульных разъёмов, предусмотрено по пять коннекторов для питания CPU и GPU, что удобно для сборки систем с мощным оборудованием.
Система охлаждения
В модели используется вентилятор с маркировкой HAS13525H12SF-Z, диаметром 135 мм, работающий на гидродинамическом подшипнике (FDB). Крыльчатка оборудована пластиковой вставкой для оптимизации воздушных потоков.
Охлаждение может работать в двух режимах — полуактивном и полностью активном. Переключение режимов осуществляется с помощью кнопки на корпусе. Во время тестирования вентилятор запускался при нагрузке от 500 Вт и проявил себя тихим при умеренной и средней нагрузках, увеличивая шум лишь на максимальной мощности.
Схемотехника и внутренняя конструкция
MSI MPG A1000G PCIE5 построен на платформе CWT CSZ 1000MB Rev. D08, которая предусматривает полумостовую топологию с LLC-преобразователем, синхронным выпрямителем и DC-DC преобразователями. Вот ключевые компоненты и решения, используемые в схеме:
- На входе применен EMI-фильтр с экранирующей вставкой и заземлением, оснащённый двумя Y-конденсаторами и одним X-конденсатором с цепью разрядки;
- Основная плата содержит дополнительные фильтры и мощные дроссели, есть защита через варистор, предохранитель и термистор с реле;
- Два диодных моста GBU1506 (600 В, 15 А) расположены на Г-образном радиаторе с «гребенкой» охлаждения;
- APFC усилен двумя транзисторами Vishay A105N60EF (600 В, 12 А), диодом Infineon IDW10G65C6 и контроллером CM6500UNX;
- Силовые ключи преобразователя — Infineon 6R125P6 (650 В, 30 А) управляются контроллером CU6901VAC;
- Синхронный выпрямитель используют восемь транзисторов ON Semiconductor NTMFS5C430N (40 В, 185 А), установленных на радиаторах;
- DC-DC преобразователи включают транзисторы UBIQ QN3107 и QM3054M, управляемые контроллером uP3861P;
- Система мониторинга и управления вентилятором реализована на базе супервизора Weltrend WT7502R и микроконтроллера PIC16F1503;
- В цепях фильтрации применены качественные японские электролитические конденсаторы Nichicon и Nippon Chemi-Con.
Пайка и монтаж выполнены аккуратно, дорожки усилены припоем для устойчивой работы на больших токах. Использование проверенной платформы CWT гарантирует надёжное электропитание и стабильность параметров.
Методика тестирования
Измерения производились на тестовом стенде с четырьмя электронными нагрузками по 300 Вт для линии +12 В, а линии +3.3 В и +5 В тестировались нагрузками меньшей мощности. Напряжения замерялись мультиметром Mastech MY62, а осциллограф Fnirsy DSO152 фиксировал пульсации. Потребляемая мощность контролировалась ваттметром Intertek Cat 2.
Требования стандарта ATX 3.0 предполагают отклонения напряжений в пределах +5%/-7% для линии +12 В и ±5% для остальных линий. Энергоэффективность соответствует уровню 80 PLUS Gold: не менее 90%, 92% и 89% при нагрузках 20%, 50% и 100% соответственно. Максимально допустимые пульсации составляют 120 мВ по 12 В и 50 мВ по линиям 5 В и 3.3 В.
Результаты тестирования
Линия +12 В показывает стабильное напряжение с небольшим превышением номинала более чем на 1%, при нагрузке напряжение проседает на 0,15 В, но остается выше стандартного значения. Напряжения линий +5 В и +3.3 В под нагрузкой проседают на 0,05 В (около -1,5% и -2% соответственно), что считается очень хорошим результатом.
Пульсации по всем линиям оказались минимальными — менее 10 мВ под максимальной нагрузкой, что превосходит требования стандарта ATX.
КПД устройства в ключевых точках почти достигает соответствия 80 PLUS Gold, несмотря на незначительное отклонение (~1%) в крайних нагрузках, что можно отнести к допустимой погрешности измерений.
Основные конкуренты
MSI MPG A1000G PCIE5 сопоставим с другими блоками питания на базе платформы CWT CSZ. Например, DEEPCOOL GamerStorm PN1000M использует те же технологии, но конденсаторы преимущественно китайского производства, что отражается на цене в меньшую сторону.
Модель XPG Core Reactor II 1000W также построена на CWT CSZ и оснащена полностью японскими конденсаторами, что делает стоимость более сопоставимой с MSI.
Другие достойные варианты включают:
- DEEPCOOL GamerStorm PQ1000G — на платформе Helly с японскими конденсаторами, цена ниже;
- Ocypus Iota P1000 — платформа Andyson P32A с японскими комплектующими;
- Lian Li EDGE 1000W — также на базе Helly;
- ASUS TUF Gaming 1000W Gold — платформа Great Wall, японские конденсаторы, но с более высокой ценой.
Заключение
MSI MPG A1000G PCIE5 — качественный и сбалансированный блок питания, который подойдет для мощных игровых и рабочих систем, особенно если выбрать новую версию с поддержкой ATX 3.1 и современным разъёмом 12V-2×6. Устройство отличается надежностью, низкими пульсациями, стабильными напряжениями и тихой работой вентилятора в активном режиме.
Главным недостатком является несколько завышенная цена по сравнению с альтернативами на аналогичных платформах, а также небольшое отставание КПД от стандарта 80 PLUS Gold в крайних нагрузках. Тем не менее, стоит подчеркнуть, что в целом все основные параметры находятся на высоком уровне, что делает блок питания хорошим выбором для своей категории.
При выборе блока питания покупателю рекомендуется ориентироваться на личные предпочтения относительно бренда и функционала, принимая во внимание многочисленных технических конкурентов в данной нише.
Плюсы MSI MPG A1000G PCIE5
- Высокая мощность 1000 Вт с пиковыми 2000 Вт;
- Два разъема 12VHPWR;
- Возможность переключения вентилятора в активный режим;
- Тихая работа вентилятора при нагрузках до максимальных;
- Использование надежной платформы CWT CSZ;
- Качественные японские конденсаторы;
- Сертификация Cybenetics Gold;
- Стабильные выходные напряжения;
- Низкие пульсации на выходах;
- Обновленная версия с современным коннектором 12V-2×6.
Минусы MSI MPG A1000G PCIE5
- Стоимость выше некоторых конкурентов на момент обзора;
- КПД в крайних нагрузках немного ниже стандарта 80 PLUS Gold.
